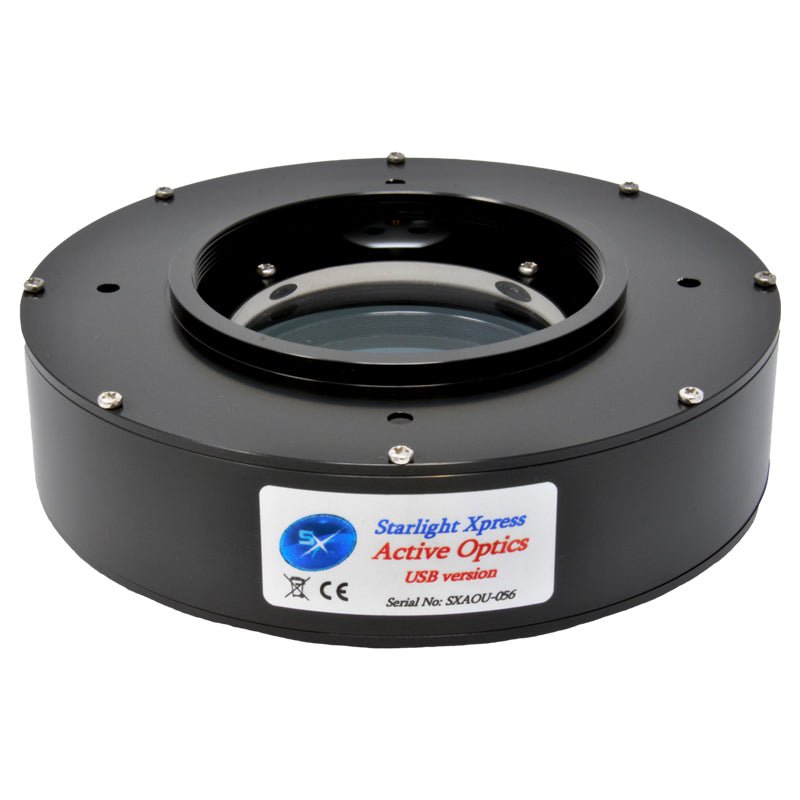

无 OAG 的 Starlight Xpress 主动光学引导系统

规格

导星相机通过离轴导星器 (OAG) 对星体进行成像，导星器可作为选配随 AO 单元提供，也可使用内置于滤光轮（例如 SX 的 MIDI 或 MAXI 滤光轮）中的 OAG。该软件可快速准确地计算导星的质心，如果导星移动，则可调整光学窗口以补偿导星的移动。由于导星相机和成像相机通过同一光学系统进行观察，因此对导星所做的任何校正都会自动传输到主成像相机。

光学校正由 4 个步进电机控制，因此较小的运动量加上光学窗口的重量较轻，使得校正能够非常快速地实施，并且比安装驱动系统能够实现的校正准确得多。

主动光学元件非常适合焦距较长的光学系统，在使用精度较低的支架上的焦距较短的系统中也能看到主动光学元件对最终图像带来的好处。

• • 使用高速倾斜光学窗口进行图像跟踪和稳定。
  • 每增量5mS的快速跟踪速度。
  • 克服快速的齿轮误差，以稳定甚至困难的安装。
  • 安装控制输出以纠正较大的驱动错误，同时保持 AO 稳定性。
  • 图像偏移因子与光学系统或相机后焦距无关。
  • 只要有合适的控制软件，就可以用来稳定许多其他品牌和类型的相机的图像。
  • 清晰孔径为 60 毫米，适用于最大 35 毫米全画幅尺寸芯片。

• 短光学长度 – 带 OAG 时为 74 毫米，不带 OAG 时为 44 毫米（如果使用前端适配器，则增加 6 毫米）。
• 多层镀膜光学元件的光损失非常低 (~2%)。
• 用于添加 48 毫米窄带的滤镜螺纹。红外阻挡或污染抑制滤镜不会影响导向相机的灵敏度。
• 通过计算机进行 USB 或串行 RS232 控制。
• 低功耗。移动时 12v DC 下电流小于 600 mA – 静态电流为 50mA。
• 小巧轻便 – 直径仅 132 毫米 x 长 44 毫米 – 瞄准镜负载不到 700 克。
  SXV-AO-USB 应与离轴导向器组件一起使用，以便在大多数光学系统中获得最佳效果。

SXV-AO-USB 的非 OAG（离轴引导器）版本设计用于与内置 OAG 的滤光轮（例如 MIDI 滤光轮或 MAXI 滤光轮）或内置 OAG 的主成像相机配合使用。

将其与极其灵敏的 Lodestar PRO 或 Ultrastar PRO 自动导星相机相结合，找到导星并通过主动光学系统进行跟踪即可实现绝对无缝衔接。

产品手册 Starlight-Xpress-SX-AO-USB 手册

示例

一些 AO 使用的示例。

除了裁剪之外，没有进行任何处理，因此图像基本上是“原始”的。使用的支架是 Celestron CI700，配有 F10 的 C11 SCT

来自 SXV-H9 图像的 2 倍放大剪辑。使用 C11 在 F10 处仅使用安装导向拍摄十分钟。

另一段剪辑片段是几分钟后拍摄的，其中 AO 已打开并且以每秒 3 次更新的速度运行。

以下是 Ultima 2000 叉式安装时拍摄的一些“极端”图像，其极轴对准度较差，齿轮误差较大。相机是 SXV-M8C，图像已重新采样为全尺寸的 50% 以供显示。

未进行 AO 校正。

打开自适应光学系统后。（明亮星星上的短彩色尖峰是在关闭自适应光学系统进行图像下载时产生的）
